操场定压广播系统设计方案
操场定压广播系统设计方案
浏览105次

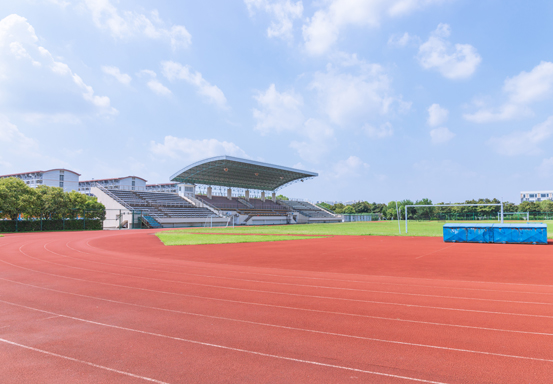

校园的操场一般都较为空旷,小型的操场可能只有跑道,大型的操场一般包含学校舞台、看台及跑道,由于学校操场区域的自然声源(如学生出操、师生全体会、运动会、动员会、文艺汇演、演唱、演讲等等场景)发出的声音能量十分有限,其声压级随传播距离的增大而衰减,加上环境噪声的影响,使声源的传播距离受到限制,因此在大型操场通常需要用扩声音响系统进行扩声,将声源信号放大,提高操场听众区的声压级,保证每位听众都能听到声音。

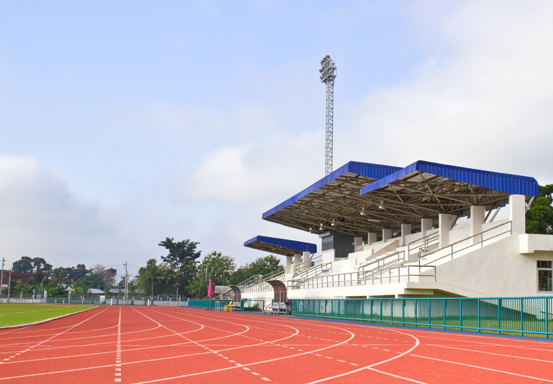

以学校最常见的标准的400米跑道,设有主席台及看台为模板,并结合我公司设计实施操场扩声系统的实际案例,给大家介绍一种传统定压广播方式建设操场扩声系统的解决方案。

1、操场室外终端设计

操场扩声采用定压广播的方式是一种比较经济的方式,现阶段大多数学校操场的扩声使用的都是这种方式。

首先我们在操场看台的两侧各设计安装1只80w音柱GM-258;

再在看台两侧80W音柱外均匀设计安装4只120W的防水音柱GM-358。最后在跑道两边各安装一只1只120w音柱GM-358。


这样设计是要保障声场的均匀度。操场音柱的总功率为880W,根据功放设计原则,我们设计采用一台1500W的纯后级功放GM-P1500推动音柱输出声音。



这里要注意的是当操场的一侧有建筑物时,为防止回声我们一般不会在建筑物的对侧安装音箱,这时操场的音柱就要安装在前半部,即音箱背对建筑物的一侧。

2、音源部分设计

操场音源的设计我们从二种应用考虑,一个是日常的打铃、上体育课和做操,一个是全校开运动会和举办大型活动时的现场指挥,讲话,演出等。

日常应用我们配一套一拖二无线手持话筒GM-6200U,满足教师现场指挥和讲话,这套无线话筒传输距离可达200米,保证老师在操场的任何地方讲话都可通过操场广播播放出来。



第二种应用是全校举办大型活动时,由于讲话、指挥,还有演出的人可能是多人,我们还要配二套GM-6200U,一套配置会议话筒,方便领导在主席台讲话,另外一套配置头戴或领夹话筒,方便在舞台上演讲和表演。话筒配置超过了2套我们就需要在前端配置一台12路调音台U12来调整这些话筒的各个参数,从而保证话筒的音质。

当操场需要单独广播时,我们需要配备一台电脑,或mp3播放器GM-8608S作为数字音源,以远程遥控播放广播体操等所需音乐。


3、控制系统设计

学校操场的广播通常相对独立,并没有与校园广播连接在一起,但日常的上下课铃声通常需要操场也要听到,以保证在操场上体育课,或课间活动时的学生和老师都能听到上下课铃声,因此我们在校园IP广播中需要为操场配备一台网络前置终端GM-8004A,以便把音乐铃声引入到操场广播中。


4、系统拓扑图


5、设备清单


北京金迈视讯科技发展有限公司已成立25年,具有丰富的广播扩声系统设计和实施经验,成功案例十万+,2024年我们推出了校园AI智慧体育系统,我们的产品质量、技术服务、物流配送也都有很好的保障,如果您有校园AI智慧体育系统、广播系统、背景音乐系统,音响系统、会议扩声系统等方面的需求,请拨打400-876-3166咨询,我们的专业团队将根据您的需求,一对一为您设计系统方案,欢迎来电咨询。

另外我们网站上多数系统解决方案和技术问答都配有相应的视频,欢迎您到金迈视讯抖音号视频号查看相应的短视频。
