视频解决方案
一、概况和需求
1.1 建筑结构
某市某个管理区域整体划分为1个县级平台,下辖2个街道、1个镇,共计22个行政村和7个社区,现需要建设一套应急广播系统,并根据国家广播电视总局对应急广播的总体规划及技术标准体系搭建应急广播平台,系统建成后,将形成以IP有线网络为主,4G/无线调频网络为备份应急通道的信息发布系统。实现应急广播信号在本县的综合覆盖,提升县、乡、村三级应急信息发布能力,最终形成县、乡、村统一协调、上下贯通、可管可控、综合覆盖的应急广播体系。
1.2 应急广播系统需求
(1)需要做到实现县、乡(镇)、村三级播控平台的集中管理,实现定时定点广播、分区域广播、不同区域定向广播。
(2)需要实现话筒广播、电话广播、文字和短信转语音广播,每个村委会和社区中心安装1台寻呼话筒。
(3)需要做到具备对全网设备运行状态、应急广播播发全流程及播发效果的监测监管,做到基本实现无人值守。
(4)需要做到应急广播和日常广播兼顾使用,满足并快速执行应急广播信息播发需求,同时满足当地农村乡、村的其他广播信息播发需求,在非应急时期也能发挥信息播发作用。
(5)需要做到在村级播控平台,可以实现话筒广播的同时,实现U盘广播。

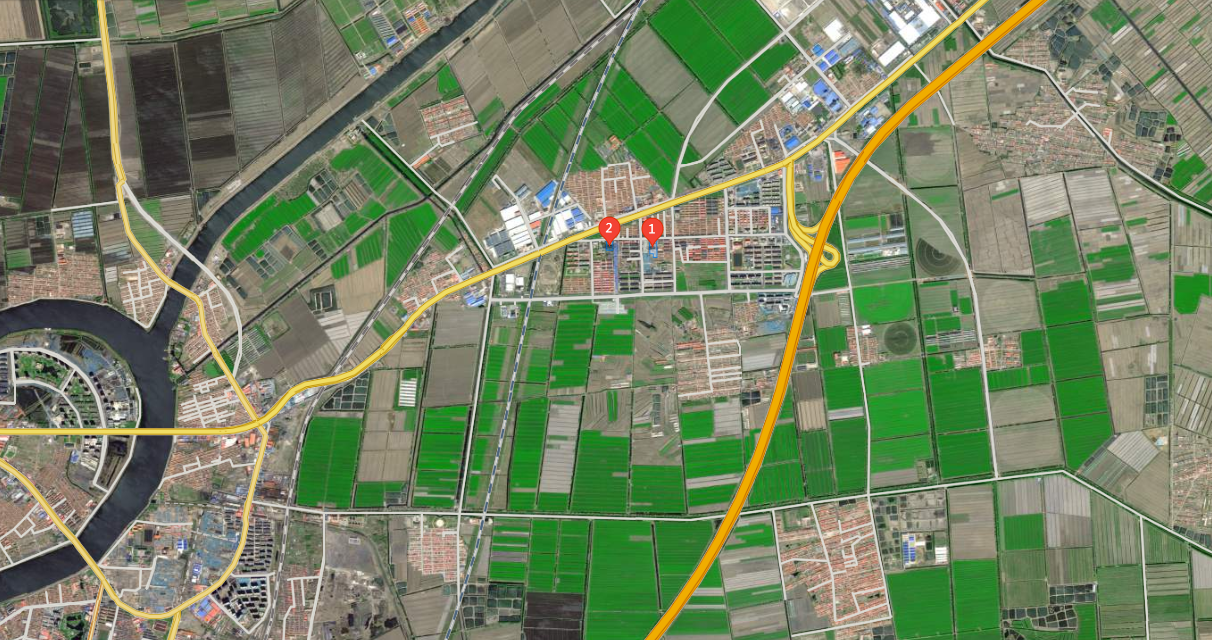

(6)GIS地图管理:在全市地图上显示喇叭的分布点位,在地图上点击喇叭即可显示该广播接收终端,通过话筒即时对周边区域进行广播,支持在GIS地图上对特定区域的广播终端进行框选并对框选区域进行实时广播。
(7)应急信息的实时监听和回溯:可对各部门发布内容进行实时监听和回溯监听,保证可追溯性,供上级用户查询和监管。
(8)便携式应急信息播发:可在现有应急网络损坏或对临时区域进行应急广播覆盖。系统可通过4G网络连接应急广播平台,将应急广播信息进行全区域覆盖,也可在本地附近进行应急广播播出和喊话。
(9)上下联动、互联互通:县平台可以直接跟市应急广播平台和国家应急广播中心平台进行对接,实现全国、全市统一联动、统一调度、统一播发。
二、系统设计
系统软硬件配置包括:基础设施配套、应急广播平台、传输覆盖网和接收播发终端四个部分。
2.1 基础设施配套
在县前端配置应急广播系统适配器、短信接入网关、数字调谐器、CD播放器、交换机、播音话筒、监听音箱和调音台等设备。
2.2 应急广播平台
应急广播平台设备部署在建设单位为本项目提供的满足基础施设要求的主机房内,所有硬件设备按照功能分类后安装在机柜内。
应急广播平台具备与县应急信息源和上级应急广播平台对接接口,实现应急信息和应急广播消息的接入和采集,具备解析处理、信息存储、制作传输、资源管理、调度控制、系统管理等功能;同时,县应急广播平台通过与广播电视台频率频道播出系统、传输覆盖网的对接,实现应急广播消息的播发。应急广播系统中关键设备和具备回传功能的接收终端将播发状态等信息回传至县应急广播平台,用于对应急广播消息播发过程级信息状态的监测和评估。
2.3 传输覆盖网
以现有广播电视信号传输覆盖网络为基础,由调频、地面数字电视、IP网络等多种类型的发射台站、节目传送站点、信号传输干线等组成,在现阶段,根据现有广播电视基础设施情况和地理特点,围绕应急广播构建应急广播传输覆盖网,传输链路将以IP局域网为主,4G/FM作为备份通道多重覆盖,形成冗余交叉的传输链路。
2.4 接收播发终端
在建设村前端,本项目中的应急广播接收终端主要是大喇叭(音柱)+收扩机的形式,实现应急广播信号全覆盖。
三、方案设计
3.1终端设计
号角喇叭:管理区下辖2个街道、1个镇,共计22个行政村、7个社区,行政村庄地势平坦开阔,因此选择具有大动态,低失真,发声效率高,传播范围远,功率为25W的号角喇叭较为合适,在高度为10-15米左右的高点安装。
在安装时,选择以村为单位,每个村根据村庄面积安装一组或更多组喇叭,一组喇叭为两个喇叭,喇叭背对背安装,实现前后两扇面积覆盖。每次广播时,音量开到70%~80%上下,25W大喇叭音量传输300米左右,既保证大喇叭的传输效果,又不扰民。
室外音柱:在社区选择喇叭时,因居民楼环境复杂,人流集中,号角喇叭体积庞大,需要较大的空间来放置,且号角喇叭的特殊形状和扩散方式导致其声音会更为刺耳,因此选择经过防水、防尘、防晒等特殊处理的室外音柱更为合适,它采用先进的音频处理技术和优质的声音单元,能够呈现出清晰、逼真的音质效果。在进行广播时,室外音柱能将声音均匀、稳定地传播到每个角落,让听众能够感受到高品质的声音效果。
功放:音柱和喇叭部分已经确定且喇叭功率为25W,,因此选择功率为双通道2*25W,总功率50W的室外功放,且功放能够支持设置IP地址端口号,能够接收调频、4G等信号,可以实现日常广播和紧急广播,远程控制设备实现全区播放、分区播放、单点播放、实时查看本机状态等功能。
3.2音源设计
数字调谐器:选择采用金迈视讯的数字调谐器GM-8620T,本设备可以自动搜索广播频率,然后从多个节目的数字信号中选择一个或多个节目,通过输出接口输出到调音台,配合音频采集设备可以做到把FM节目输出到各个终端喇叭中进行广播。
CD播放器:选择采用金迈视讯的CD播放器GM-8621T在机房中进行操作,通过光盘进行播放,能够方便的播放和控制播出内容。
直播话筒:选择金迈视讯的麦克风GM-103 ,电容麦克风,灵敏度高,可用在领导讲话,高还原度的把领导的声音进行呈现,确保最佳的广播质量。
3.3 控制系统设计
控制系统主要由服务器,应急广播软件,音频编码器,寻呼话筒,电话短信广播主机等组成。
服务器:服务器选择使用浪潮服务器,它们采用Intel Xeon Scalable处理器和高速DDR4内存,能够确保确应急广播系统运行的流畅性和稳定性。

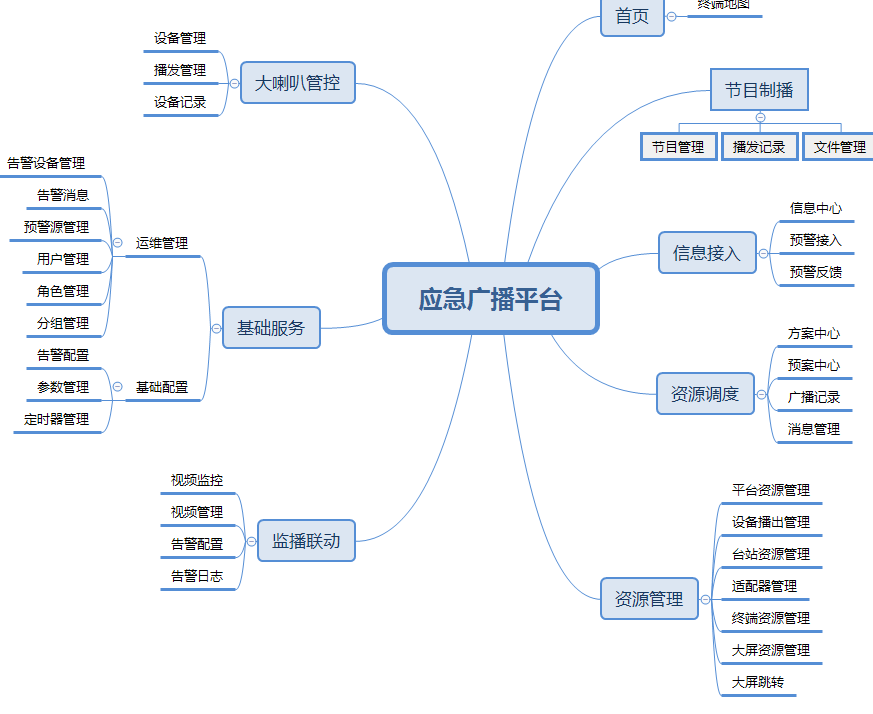

应急广播软件平台:平台具有数据展示子系统、节目播控子系统、信息中心子系统、资源管理子系统、大喇叭管控子系统。
数据展示子系统:以GIS地图显示所属终端的具体位置信息及状态(正常、离线、广播中)还可以统计终端数量和终端可用情况在首页进行展示,将平台可用情况、平台数量、广播情况、资源类型、资源数量、广播成功率进行统计,用直观饼图、柱状图、曲线图等形式体现,达到一目了然的效果。
节目播控子系统:可以将接收到的应急广播文本内容自动转换成语音文件,同时支持敏感词过滤,敏感词过滤支持大于100个。可以选择日常节目和应急节目进行广播,支持一键选择所有终端、分组广播和单点广播,广播时间可以自由选择“此刻”和“预定时间”进行播出。
资源管理子系统:支持前端适配器、大喇叭乡村适配器、终端等资源的增、删、改,资源编码的分配管理。未注册设备连接平台后,具备自动上报功能,平台审核信息合法后,可注册到平台。
大喇叭管控子系统:具备各级大喇叭前端关键设备和终端运行状态的查看、操作记录等回传信息的接收处理功能。
音频编码器:音频编码器具有实时采播功能,能够将FM调谐器、CD播放器、麦克风等节目实时采集实时压缩成高音质数据流存储到服务器,并可按要求同时转播到指定的网络适配器,用于插播其他节目广播及广播通知等。
寻呼话筒:在进行广播讲话时,可以使用金迈视讯网络寻呼话筒GM-8003G进行喊话,话筒界面有日常广播和紧急广播两种形式可选,选择广播模式后可以进行全区广播和分区广播,实现快速广播,方便快捷的把信息进行传达出去。
电话短信广播主机:通过该设备的接口软件,可以将短信平台与应急广播系统进行无缝高效相连,可以通过拨打电话,发送短信到广播系统内,由系统将这些信息发布到各个终端进行广播。

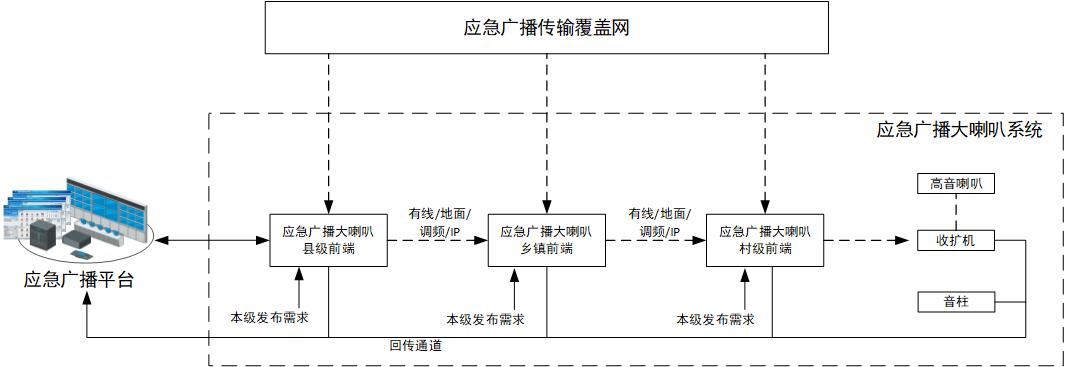

四、系统拓扑图
五、设备清单
