在各类中小型企业,各类学校、研究所、事业单位的日常办公中,七八十平米的小型会议室是最常见、这类会议室通常需要满足本地会议和视频会议的要求,需要安装一套会议音响设备,下面以我们做过的实际案例向大家介绍一个经济实用的80平米会议室的会议音响系统设计方案。

一、项目概况

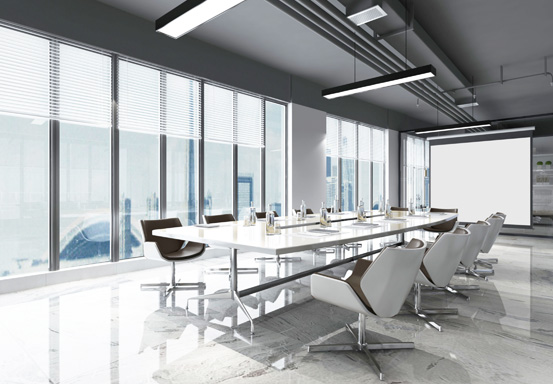

某高校一学科实验室专用会议室长约11米,宽约7米,高约4米左右,总面积约为80平米,会议桌分内外两排,外侧两边各有9个坐席,内侧一圈有20个坐席,整个会议室共38个坐席,这个会议室主要用于学术交流和研讨,要求本地与会者发言时,所有参会人员都能清晰地听到发言人的声音,同时视频会议的远端也要清楚的听到发言人的声音。但是用户强调由于预算有限,希望我们在保证音质的基础上,设计一套每个人都能参与会议发言的,经济实用、音质良好的会议扩声系统。

二、系统设计原则

1、系统稳定性/可靠性

考虑到系统的可靠性,我们通过声学专业设计软件结合建筑图纸对会议室进行了各频段声学模拟设计,在音箱的选取上有效保障了声场的均匀,以及系统的可靠性。

2、系统易操作性
   为使系统更加便于操作,本项目设计采用一台前级处理器,使用操作更为简单、便于上手,针对会议室不同的使用用途,可提前做好场景预设,使用时即可一键调用,省却了每次使用前对系统的繁琐的调试、校准时间,提高了效率。
3、与空间的协调性

充分考虑到与会议室空间的协调性,本项目选用体积小巧且音质好,与会议室整体环境搭配更协调的扩声设备及音箱。

三、系统设计

1、扩声音箱:采用四只4×4.5寸会议音柱Y4X6作为扩声音箱,均匀分布安装于墙壁,覆盖整个声场,保证声场均匀度。会议音柱做为语言扩声音箱,利用声波干涉技术,垂直覆盖角度较窄,能够使声波更集中的覆盖听众区域,降低了覆盖过多无效区域而导致的反射声增多,对直达声的干扰,提高了听众区的语言清晰度,会议音柱的小巧体积,也适合于大多数的中、小型会议室的安装场景,不会对会议室原有装修背景造成太大的视觉影响。

2、功放配置:采用一台四通道数字功率放大器GM-4300驱动会议音柱发声,数字功放体积小(高度仅为1U)、重量轻,其电能转换效率高,耗能低,散热量低,散热风扇的噪音低,安装布置于会场内时,不会因噪音干扰到会议的正常进行。

3、音频处理:采用一台数字前级处理器GM-1000Z调整话筒和音箱音质,相比模拟调音台,数字前级处理器既可以处理输入信号的音质,又可以处理输出信号的音质,对音质的处理也比模拟调音台更加精细和灵活,而且体积小巧,不会占用过多的空间,尤其适合扩声设备都放在本地会议室内的场景,其面板基本只有音量旋钮可供用户调整,大大减少了用户误操作的可能性,同时还具有模式保存功能,即使用户操作失误、导致声音出现问题后,也可一键调用调试保存的模式,使系统工作恢复到正常状态。

4、会议发言系统:会议室发言分别采用两款不同类型的话筒来满足各种使用需求.

1)会议发言采用2套一拖四无线会议麦克风GM-6104U,主要安放在内侧会议桌上,满足内侧就坐的参会人员发言,其具有声音清晰,稳定可靠等特点,原本客户想在内侧会议桌上安装一套有20个代表席的手拉手会议系统,由于预算紧张,客户采用了我们的建议,选用了2套一拖四的无线会议麦克风。

2)采用2套一拖二无线手持话筒GM-6200U,一套做为会议“移动”发言使用,主要是后排与会者发言使用,其中一套也可做为备用话筒,在会议系统出现故障的时候,能够及时代替,保障会议进程不被中断。

3)采用一套一拖二usb无线会议话筒连接笔记本电脑,作为视频会议发言使用, usb无线麦克风的接收器只有掌心大小,与电脑连接即插即用,非常便捷,话筒开机即可实现与远端通话,很好的保证了视频工作会议和远程参会人员的有效沟通。

4、电源控制:系统配置1台电源时序器GM-P208Z,为扩声系统集中供电、统一顺序开机、逆序关机,防止瞬态的浪涌电流、电压对设备造成冲击而烧毁设备,GM-P208Z每个通道带有独立的电源滤波器,可以净化电源,防止干扰电流进入扩声系统而产生噪音。

四、系统拓扑图





上面给大家介绍的是一个大学80平米“学术研讨”会议室的设计方案,这是一个简易的会议扩声系统,由于这个项目最多与会者可达36人,我们在音箱、话筒和音频处理器的选择上,充分考虑到使会议室每个地方都能清晰的听到发言人的声音,在保证音质的同时,兼顾了使用的便捷性、系统的稳定性、空间的协调性等,以及视频会议的需求,最大可能的降低成本,节省费用,为学校建设了一个经济实用的会议室。
