校园广播系统,主要用于学校日常上下课打铃,播放通知、眼保健操、广播体操、学校领导讲话,以及考试广播等,对于维持校园秩序起到至关重要的作用,也是所有中小学校不可缺少的基础设施之一。

下面我们以一所小学校园广播为例,为大家讲解如何设计校园IP网络广播系统:

设计校园广播系统分以下6个步骤:

一、了解学校的建筑结构及需要安装广播接收点的地方

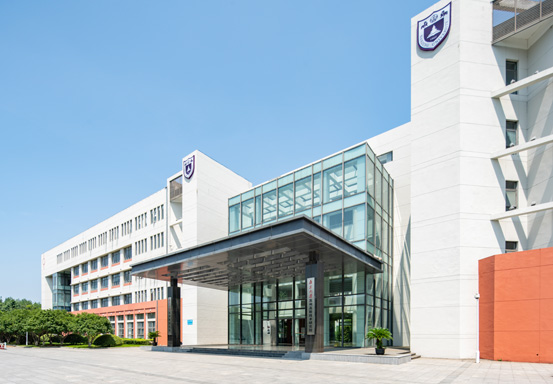

这是一所新建校,有3栋教学楼,为山字形状,三栋楼之间有连廊相连,地上4层,地下两层,地下一层有一个食堂和一个室内篮球馆,地下2层为车库,楼内分为教学区、实验区和办公区,室外分为操场与校园区域等,现学校要建设一套校园广播系统,教室、实验室、室外操场、校园都要安装广播接收点,地下2层不同的空间也要安装相应的广播接收点,广播控制室设置在一层办公区,系统要通过网络控制各个广播接收端。

二、了解学校对广播系统的功能需求

这所学校对广播系统具体需求如下:

1、每个普通教室、专业教室、实验室都安装一个音箱,主控室可控制每个教室的音箱播放,并可将每个年级的教室分成一组,实现对一个年级进行广播,满足学校日常打铃、做眼保健操,以及不同年级同时播放不同广播内容的需求。

2、每层楼道要安装相应数量的音箱,以便让学生和教师在楼道都能听到上下课铃声,楼道音箱要做到分层控制。

3、校园内要安装相应数量的音箱,操场单独分为一个区,可单独控制,作为升旗、上操,以及运动会和各类大型活动时使用,需配备完整的话筒解决方案;其它校园区域为一个区,作为上下课打铃、校园文化广播、紧急通知等使用。

4、学校考试时要做到让指定教室与楼道响铃,系统可设置多套打铃方案,根据不同学期和考试需求进行相互切换。

5、食堂、篮球馆、地下停车场实现分区广播,播放音乐铃声、背景音乐、紧急广播等。

三、确定广播系统基本架构

校园广播系统有两种实现方式,校园IP广播系统和校园智能定压广播系统,其造价和功能都有所不同,但学校对广播系统的基本需求都能实现,更多内容我们在另外一个视频中有详细介绍,因此我们为学校确定系统基础架构时,主要依据的是学校对广播系统的需求和预算。这所学校已经明确要求上一套基于网络的广播系统。

金迈视讯IP网络广播系统是一套基于TCP/IP网络的纯数字化音频广播系统。不仅实现了广播、直播、点播,并且借助TCP/IP网络的优势,实现了播放优先级设置,多套铃声方案同时运行,手机远程控制等功能,为广播在学校的应用提供了更广阔的空间。

四、 广播接收端设计

确定了系统基本架构后我们就进入了系统设计阶段,第一步是设计各个广播接收端

1、教室终端设计

根据需求我们为所有普通教室、专业教室设计安装一只功率为10W的IP网络音箱,广播控制室可对每一个教室单独广播,也可对一个年级或几个班级进行广播,每只音箱都带有音频输入接口,方便老师上课时播放各种课件声音的放大。学校共有各类教室50个,需要安装50只网络音箱GM-8001。


2、楼道音箱设计

楼道音箱的数量是根据楼道的长度来设计的,一般10-15米左右安装一只10W音箱,3栋教学楼每层楼道共长180米,每段连廊40米,由于下课时学校楼道声音比较嘈杂,建议多装几只,以保证楼道里学生都能听到铃声,我们为每层楼道均匀安装18只10W壁挂音箱GM-106,连廊只有一层安装10W壁挂音箱8只,每层楼道音箱配置一台350W的GM-IP350网络功放,5层楼道共需要98只音箱,5台GM-IP350网络功放。功放的设计原则是所需推动音箱总功率的1.5到2倍,为后续增加音箱留有冗余,同时降低线路损耗的影响,主控室可通过软件分层控制楼道的广播。


3、操场音箱设计

这个学校的操场面积约为5000平米,有一个300米的非标跑道,操场一侧设有主席台,在操场主席台一侧我们设计安装了4只80W的室外防水音柱GM-258,并配备一台网络前置终端GM-8004A和一台1000W的纯后级功放GM-P1000,配备了一台智能音乐编程播放器GM-8608S,用于播放各种音乐,同时配置了两套一拖二无线手持话筒GM-6200U,用于日常升旗、上操负责老师的讲话,以及运动会、全校活动演出时使用,由于主席台与操场设备控制间距离较远,为解决话筒远距离传输的问题,配置了一套天线放大器GM-108,一套天线分配器GM-AS06,以保证所接收话筒信号的音质和稳定性。操场区域日常升旗、上操都是独立进行广播,主控室可控制操场播放音乐铃声。


4、校园区域音箱设计

校园其他区域设计11只60W室外防水音柱GM-628, 分布于各教学楼的外墙,校园分2个区,用两台350W和一台650W的网络功放来实现分区控制,校园区域的广播主要用于上下课打铃、校园文化广播、紧急广播等。


5、地下一层食堂、室内篮球馆、地下车库音箱设计

学校食堂安装音箱主要是播放背景音乐,构建一个舒适的用餐环境,根据食堂的面积约1500平米,我们为食堂设计安装了9只20W的壁挂音箱GM-312,并配备一台350W的IP功放。

室内篮球场大概1000平米,我们设计安装了4只60W防水音柱GM-628,和一台350W的网络功放。

地下车库基本不需要广播,但为防止出现紧急情况时,广播能覆盖到,我们为车库设计了28只壁挂音箱10W壁挂音箱GM-106,一台350W的IP功放。



五、 广播控制中心设计

广播控制中心的设计分音源设计和控制系统设计两部分

1、音源设计

校园广播系统使用的音源分数字音源和模拟音源二种,数字音源就是各类数字音频文件,包括MP3、WAV等格式,数字音源主要用于定时播放,如打铃、做眼保健操等。模拟音源有会议话筒GM-103 , CD播放器GM-8621T等,模拟音源主要用于领导讲话,播放通知,紧急广播,听力考试,校园文化宣传等。

根据学校的需求我们为这所学校广播控制室配置了一只会议话筒GM-103,一台CD播放器,一台12路调音台HM-12,调音台用于各个音源的前置放大和音频处理。



2、控制系统设计

控制系统是广播系统的核心,校园广播的所有控制管理功能都是通过控制软件实现的。

这个学校的主控设备有:网络中央控制主机GM-8008B、IP网络广播控制软件,实现点对点广播,分区分组广播,全体广播,定时打铃等;控制室还配了一只监听音箱GM-8001,以便系统管理员实时把控广播播放的进程和效果;另外主控室还配了一台电源时序器GM-P208Z,满足所有设备的供电与断电需求,做到定时开启与关闭。

我们在主控室和学校德育室还安装了两套付控系统,带控制功能的彩屏桌面网络话筒,主要是方便领导和管理教师讲话使用,以前校领导讲话要到广播控制室才行,有了付控系统后领导可以在自己的办公室对一个班级、一个年级,以及全校进行讲话。



六、 系统拓扑图及设备清单

校园广播系统到这就设计完了,下面要根据设计方案绘制系统拓扑图,并提供系统设备清单及预算。
